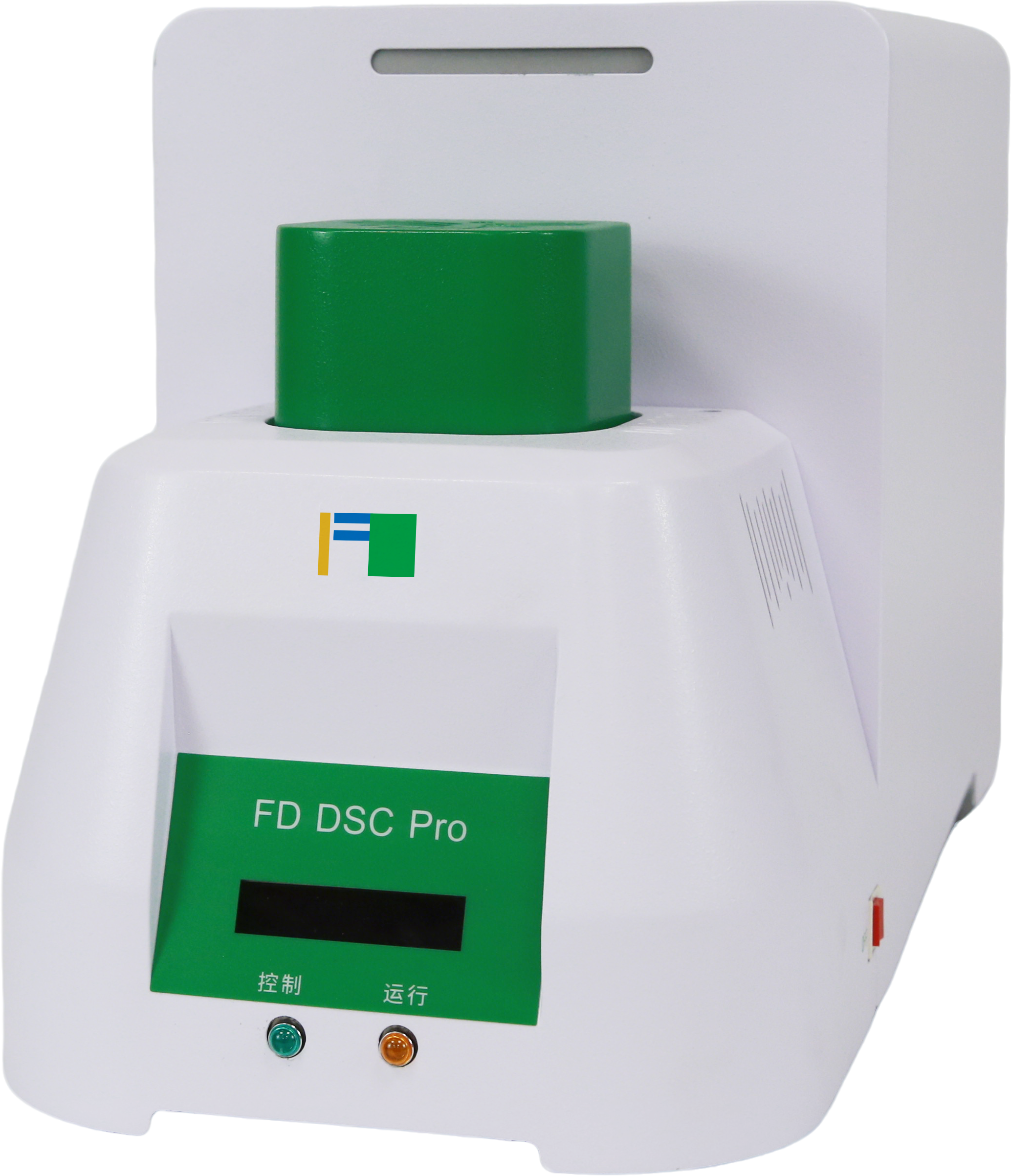

FD DSC Pro
差示扫描量热仪
FD DSC Pro是国产高精度级别的DSC
核心部件综合国内外DSC仪器炉体结构特点自主开发和设计全新的炉体及布局，在保证操作简单的同时，降低环境噪音，改善了测试时数据的稳定性可以得到高信噪比的DSC测试曲线。
基础原理 | 程序控温下，通过测量样品与参比物的热流差随温度/ 时间的变化，表征物理化学转变（如熔融、结晶、分解），输出热流 - 温度曲线； | |
| 核心技术 | 性能改善 | 通过搭载银合金高分辨电炉，基线稳定性和信噪比得以改善； |
| 温度测试范围广 | 标准DSC测试可在室温～1500°C环境下测试（空气氧化性气氛中最高可在500°C环境下测试）。通过与冷却附件组合，如机械制冷、液氮制冷等，可分别在-40°C（机械制冷）、-80°C（机械制冷）和-150℃（液氮制冷）到700°C环境下进行测试。 | |
| 维护简单 | 所有部件均为模块化设计，可进行简单交换，用户可自行更换附件，降低客户后期维护、运行成本。 | |
| 高性能温度控制 | 保持一定温度进行测试时，为了避免温度超出或不足，标准搭载温度预控制系统。此外选购的机械制冷和液氮制冷冷却附件组合，对应-150°C～-40°C的冷却循环测试。 | |
| 自动测试 | 选购的自动样品交换器，可以连续测试6，12，18，24，48个样品。此外还对应标准样品的更换、自动校正功能等，缩短仪器的停机时间。 | |
| 丰富的仪器信息 | 液晶显示面板可显示当前温度、DSC信号、输出功率大小、气氛流量等情况，仪器状态一目了然。 |
- 温度性能参数
- 热流与量热性能
- 样品与气氛控制
参数项 | 指标 |
温度范围 | 标配：-150～1500°C（可选） |
温度准确度 | ±0.1℃（可选） |
温度精度 | ±0.01℃（可选） |
升温速率 | 0°C /h～100°C /min（搭载冷却附件待确认） |
DSC类型 | 热流型 |
量热精度 | ±0.1μW |
量热重复性 | ±1.0%（n=5） |
基线漂移 | 10μW（可选） |
基线重复性 | 10μW（可选） |
温度程序设定 | 通过计算机设定测试控制和分析工作站 |
样品系统 | 样品池类型：铝制、铂制、不锈钢、AI2O3等 |
气氛控制 | （1）气体类型：氮气、氩气、氧气、氢气、氦气等； |
- 标准配置清单
- 附件配置
1. 炉体单元：
(1) 电炉：主机内置
(2) 高灵敏度传感器（安装在小型电炉内）：主机内置
(3) DSC测试高性能放大器电路：主机内置
(4) 电路控制系统：主机内置
(5) 电源电缆：1根
(6) 强制冷却风扇：1个，主机内置
(7) 冷却附件扩展接口：1个
(8) 质量流量计(选配)：2个及以上，主机内置
(9) 操作电脑（选配）：1套
(10) 加热方式：铂金电阻加热，升温响应时间＜2s。
(1) 标准样品：1份；
(2) 样品容器校正工具：1套；
(3) 气体导入管（外径φ6mm内径φ4mm、长5m）：1根
(4) 镊子、刮勺：各1个；
(5) Pt样品容器（φ5*2.5mm、附带盖）：2个（可选）；
(6) Al样品容器（φ5*2.5mm、附带盖）：500个（可选）；
(7) 样品容器制样工具：适配φ5*2.5mm Al容器（可选）；
(8) 主机使用说明书：1套；
(9) 操作指导：1套。
主机尺寸：230mm×540mm×310mm（宽× 长× 高）
净重/ 毛重：18.7kg
- 制冷却组件
- 质量流量计
- 浮子流量计
- 自动样品交换器
根据目标的最低到达温度合温度控制性能，可从以下3中类型中选择。
1、温度规格
冷却装置 | 最低到达温度 | 最高温度 | 冷却方式 |
LN2制冷附件 | -150°C | 500℃ | LN2 |
循环器中低温型 | -40°C | 机械制冷1 | |
循环器低温型 | -80°C | 机械制冷2 |
2、 LN2冷却组件（可进行温度程序的控制的升降温循环测试。）
组成 | ① | 冷却套 |
② | LN2冷却控制器 | |
③ | LN2杜瓦罐（30L、50L） | |
④ | 流量计 |
3、循环液式冷却附件（2种附件可供选择。低温型可从-80°C开始进行测试。）
组成 | ① | 冷却套 |
② | 循环冷却系统 |
组成 | 气体选择器 | ||
（最大可安装3个流量计） | |||
规格 | 2通道气体切换器 | ||
气体流量 | ： | 50， 100，200、500、1000mL/min F.S. | |
对应气体 | ： | 空气、氮气 | |
电源 | ： | AC24V ,1.0A | |
尺寸 | ： | 内置 | |
可选购特殊气体、内部金属管（SUS316、连接管1/8英寸）。 | |||
调整炉体内的气体。
组成 | 附带精密针形阀的面积流量计 | ||
规格 | 气体流量 | ： | 50， 100，200、500、1000mL/min F.S. |
对应气体 | ： | 空气、氮气 | |
通过自动样品交换，可自动进行多个样品测试。还可自动进行温度和能量校正。
组成 | 自动样品交换器主机1台 |
样品位数 | 6,12,24,48位 |
对应样品容器 | φ5mm样品容器（包括卷曲容器） |
性能 | 优先测试、自动温度和能量校正、自动编号 |
- 所需电源
- 电缆长度和端口形状
- 温度／湿度环境
- 各种气体
- 安全设备
- 其他安装环境
种类 | 相 | 电压 （ACV, Hz） | 电流 （A） | 接地 |
4D DSC Pro主机 | 单相 | 200～240V±10% 50Hz/60Hz±1% | 2.5 | D种单独接地 （接地电阻100Ω以下） |
※测试中没有变动。
电缆长度 | 仪器电源电缆 | 2.7m |
LAN通信电缆 | 2m | |
端口形状 | 接地2P插座 | |
温度：15~30°C(对各温度±2°℃ 以内，且变动温度 2°C /h 以内)
湿度：40~70%RH(不结露)
1）进气压力：0.08~0.10MPa
2）气体导入口：φ6 快接接头
从样品发出的腐蚀性气体、有毒气体等气体检测，排气管道和气体泄漏时的安全设备等需要由用户准备。
请在振动、腐蚀性气体、灰尘、高频率和电磁噪音少的，适合精密测试的房间内安装本仪器。此外，避免阳光直射处和空调的出风口附近，以及温度变化剧烈的场所。请准备抗震性好的，适合安装精密仪器的安装台以及计算机的安装台。
最大高度2000m、污染度2、过电压类别2
（一）合同签订，预付款支付,1个月内
（二）交货地点：贵公司指定地点
（一）基于本规格书检查仪器构成及附件数目核对
（二）根据厂家技术指标或行业测试法，确认数值在默认值以内
（三）经以上两项确认，验收合格。
安装后14个月或验收后12个月中的较短期间内为本仪器的免费保修期。
基于本规格书以及根据另外商谈达成协议的安装条件和使用条件，使用说明书及其补充说明等，正常使用本仪器的情况下，在上述保修期内，对由于仪器材料以及制作原因引起的故障等问题，将免费进行部件交换或修理。
但是样品容器、样品架、电炉以及其他消耗品造成的故障和性能降低，即使在免费保修期内也属于有偿维修。
免费保修期结束后发生的故障等问题，全部将有偿进行部件交换或修理。
免费保修期内如果发生仪器故障，伴随的研究开发、进货检查以及产品检查的延迟等二次损害不在保修范围内。
