揭秘材料“体质”：一份氧化铝粉末的热分析“体检报告”

2026-04-21 16:00

材料热行为是生产工艺中重点关注的指标，在材料表征过程中，需精准识别升华、熔融、蒸发等连续热相变行为。FD STA Pro 同步热分析仪，可同步采集质量变化与热效应信号，清晰解析氧化铝粉末多阶段热转变过程，为制造生产中热性能表征、工艺开发与质量标准建立，提供可靠的实验数据支撑。

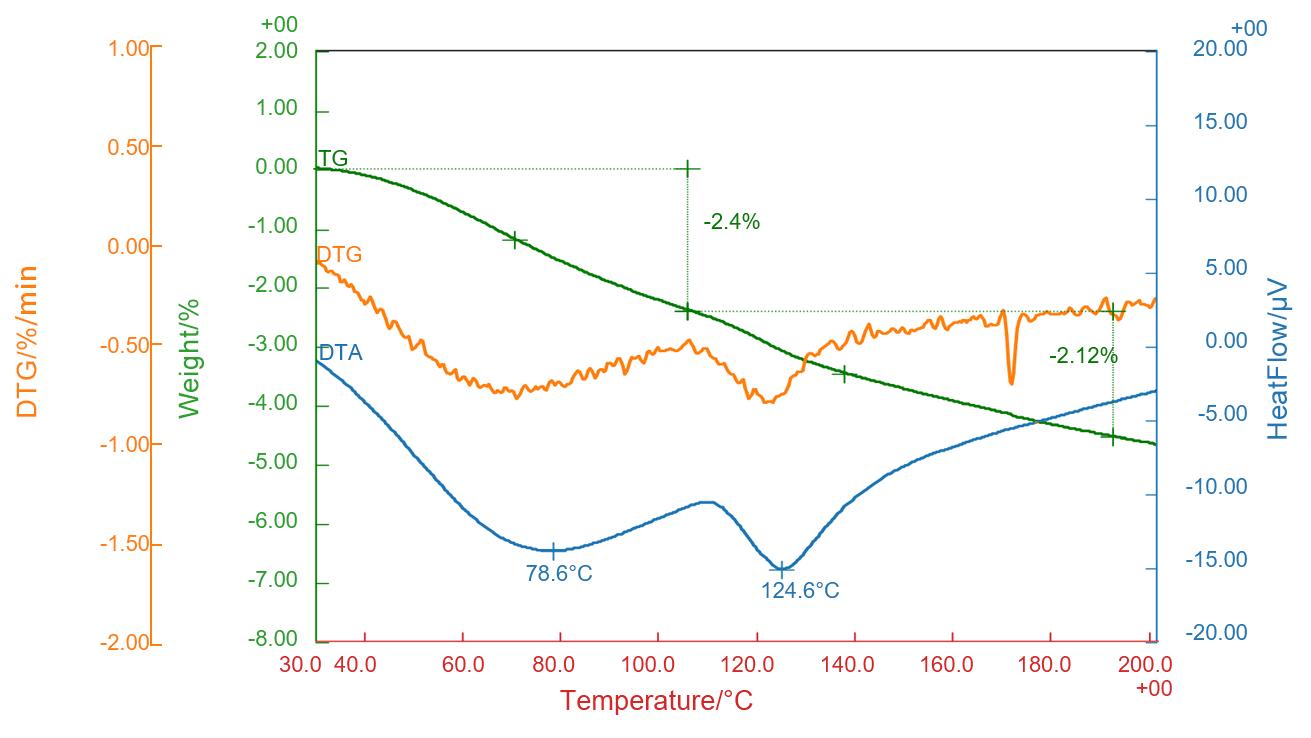

作为热分析领域的专业仪器，FD STA Pro 在氧化铝粉末的检测中展现出卓越性能。精准的分析出氧化铝粉末的热行为阶段性特征——失重过程并非均一进行，而是呈现出两个明显的失重台阶。通过解读TG、DTA和DTG曲线，我们不仅能看清材料发生了什么反应（脱水），还能精确知道反应发生的温度（78.6℃和124.6℃）和程度（2.4%失重）。

揭秘氧化铝的“脱水之旅”

DTA——水分的“指纹”

第一个峰（约78.6℃）：在DTA曲线上，我们看到第一个较宽的向下吸热峰。这通常对应的是物理吸附水的蒸发。这部分水就像吸附在材料表面的“露水”，结合力较弱，所以在较低温度下就轻易地跑掉了。

第二个峰（约124.6℃）：紧接着，我们看到一个更尖锐、更深的吸热峰。这揭示了化学吸附水或结合更紧密的层间水的脱除。这部分水与氧化铝表面通过氢键等方式“手拉手”，往往需要更高的能量（温度）才能将其分离。

TG——失重的“账单”

通过TG曲线，我们可以清晰地看到，随着温度升高，样品总质量下降了约2.4%。这意味着，这批氧化铝粉末中，含有约2.4%的水分。这对于需要高纯度或特定性能的工业应用来说，是一个至关重要的指标。

DTG——速率的“快照”

在124.6℃附近，我们观察到质量变化率的一个显著特征（通常对应DTG曲线的峰顶）。这说明在此温度下，脱水反应最为剧烈，水分流失的速度最快。

FD STA Pro记录氧化铝粉末热行为得出的数据，可不仅仅是实验室里的数字游戏，更是能指导工艺生产：如果这种氧化铝粉末要用于制造高端陶瓷或作为催化剂载体，水分的存在会导致产品出现气孔、裂纹或影响催化活性。这张图谱告诉我们，必须在130℃-150℃左右进行充分的预干燥处理，才能确保产品质量。此外，FD STA Pro记录的数据，也是评估材料特性的一个重要参数：2.4%的含水量也反映了该粉末的比表面积和储存环境。通常，比表面积越大，吸附的水分就越多。
