为什么你的XRD数据总是差点意思？也许问题出在狭缝上（上）

你有没有过这样的经历：明明样品制备得很完美，测试参数也按"常规"设置了，可得到的XRD图谱总是峰形不对称、背底偏高、或者低角度区间莫名其妙地出现"鬼峰"？

大概率，你没有认真对待狭缝系统。如果说X射线源是XRD的"心脏"，探测器是"眼睛"，那么狭缝系统就是调节光路的"瞳孔"——它决定了有多少光能进入、能以什么角度进入、最终以什么精度被捕捉。狭缝选得不对，就像戴着脏兮兮的眼镜看风景，再好的风景也会失真。

今天，我们就来好好聊聊XRD里的那些狭缝——它们是干什么的，怎么选，以及有哪些容易踩的坑。

一、为什么XRD需要狭缝？

在回答这个问题之前，我们需要先理解一个基本事实：XRD使用的X射线，虽然看起来是"光"，但它本质上是一种电磁波。X射线从管靶发出后，向四面八方发散——这不是我们想要的。

我们希望X射线：

◆ 有一定的方向性（平行光更好）

◆ 强度足够

◆ 只包含我们需要的波长

但现实是：

◆ 初级X射线是发散的

◆ 包含Kα、Kβ以及大量连续谱

◆ 从样品衍射出来的光也很"乱"

狭缝系统的核心功能，就是"筛选" ：筛选光束的大小、方向、波长，把不需要的光挡掉，让进入探测器的都是"好光"。

打个比方：如果X射线是自来水，狭缝就是水龙头——它控制水流的大小、方向，让你能精准地倒满一杯水，而不是泼得到处都是。

狭缝分为四大类：发散狭缝（DS）、防散射狭缝（SS）、接收狭缝（RS）和索拉狭缝（Soller Slit）。

二、发散狭缝（Divergence Slit, DS）：控制照射面积的关键

发散狭缝安装在入射光路中，是狭缝家族里最"外向"的一个——它直接决定了X射线能照到样品多大一片区域。

2.1 工作原理

发散狭缝本质上是一对可以调节宽度的金属挡板（或者一个可变宽度的槽口）。它限制了X射线在垂直方向（轴向）的发散角度。狭缝越宽，入射光束的发散角越大，照到样品上的光斑就越长。

在Bragg-Brentano几何中（这是最常见的粉末衍射配置），X射线的照射长度与发散狭缝角度、衍射角θ都有关系。公式比较复杂，但你可以记住一个定性规律：

低角度时，照射长度短；高角度时，照射长度长。

这也是为什么在固定发散狭缝下，低角度区域特别容易出现"束溢出"（beam spillover）——X射线照到了样品架而不是样品本身，引入了大量背景噪声。

2.2 固定狭缝 vs. 可变（自动）狭缝

固定发散狭缝：整个扫描过程中狭缝角度保持不变。

优点：没有机械运动部件，稳定性好

缺点：低角度强度较低，高角度强度较高（不一致性）

可变发散狭缝（Programmable Divergence Slit, PDS） ：仪器软件根据当前扫描角度自动调整狭缝宽度。

目的：保持样品上的照射长度恒定

优点：高角度下强度明显提高（有时可达2倍以上），数据一致性更好

缺点：机械结构复杂，可能存在回程误差（backlash）

PDS在90° 2θ位置可以获得超过固定狭缝2倍的强度提升。如果你的样品衍射信号弱，或者需要扫描较宽的角度范围，PDS几乎是必选项。

2.3 选择原则

选择发散狭缝大小的核心原则是：在低角度端，X射线不能溢出样品。

具体来说，你需要根据：

◆ 样品架的宽度（常见有10mm、15mm、20mm等）

◆ 扫描的起始角度

◆ 使用的辐射波长

一个经验法则：如果你从5° 2θ开始扫描，使用10mm样品架，建议的发散狭缝不超过1°；使用15mm样品架，可以用到1°~2°。

特别提醒：如果你的低角度背底异常升高，第一反应应该是检查是否发生了束溢出。

三、防散射狭缝（Anti-scatter Slit, SS）：背景噪声的清道夫

防散射狭缝安装在衍射光路中，位于样品和探测器之间。它的名字已经说明了它的作用——阻挡散射光。

3.1 散射光从哪来？

XRD中的"杂散光"主要来自：

◆ 空气散射：X射线在空气中飞行时，与空气分子相互作用产生的散射。

◆ 样品非晶态部分或杂质：这些不产生布拉格峰的结构会散射X射线。

◆ 样品架和样品杯：特别是低角度区域，样品架边缘也会产生散射。

◆ 晶体样品的热漫散射。

这些散射光进入探测器后，会抬高整个图谱的背底，降低峰背比（peak-to-background ratio）。

3.2 防散射狭缝的作用机制

防散射狭缝的工作逻辑与发散狭缝类似，但方向相反——它限制的是从样品出发、进入探测器的衍射光的角度范围。

一个常见的误解是：防散射狭缝应该设置得比发散狭缝更宽，以便"收集"更多的衍射光。实际上恰恰相反——防散射狭缝的典型设置是发散狭缝的2倍，这是一个经过大量实践验证的经验值。

为什么是2倍？

这涉及到复杂的光学设计考量。简单来说：如果SS设置得太小，会阻挡有用的衍射信号。如果SS设置得太大，无法有效过滤杂散光，2倍是一个平衡点：既不会损失太多有效信号，又能有效降低背景。

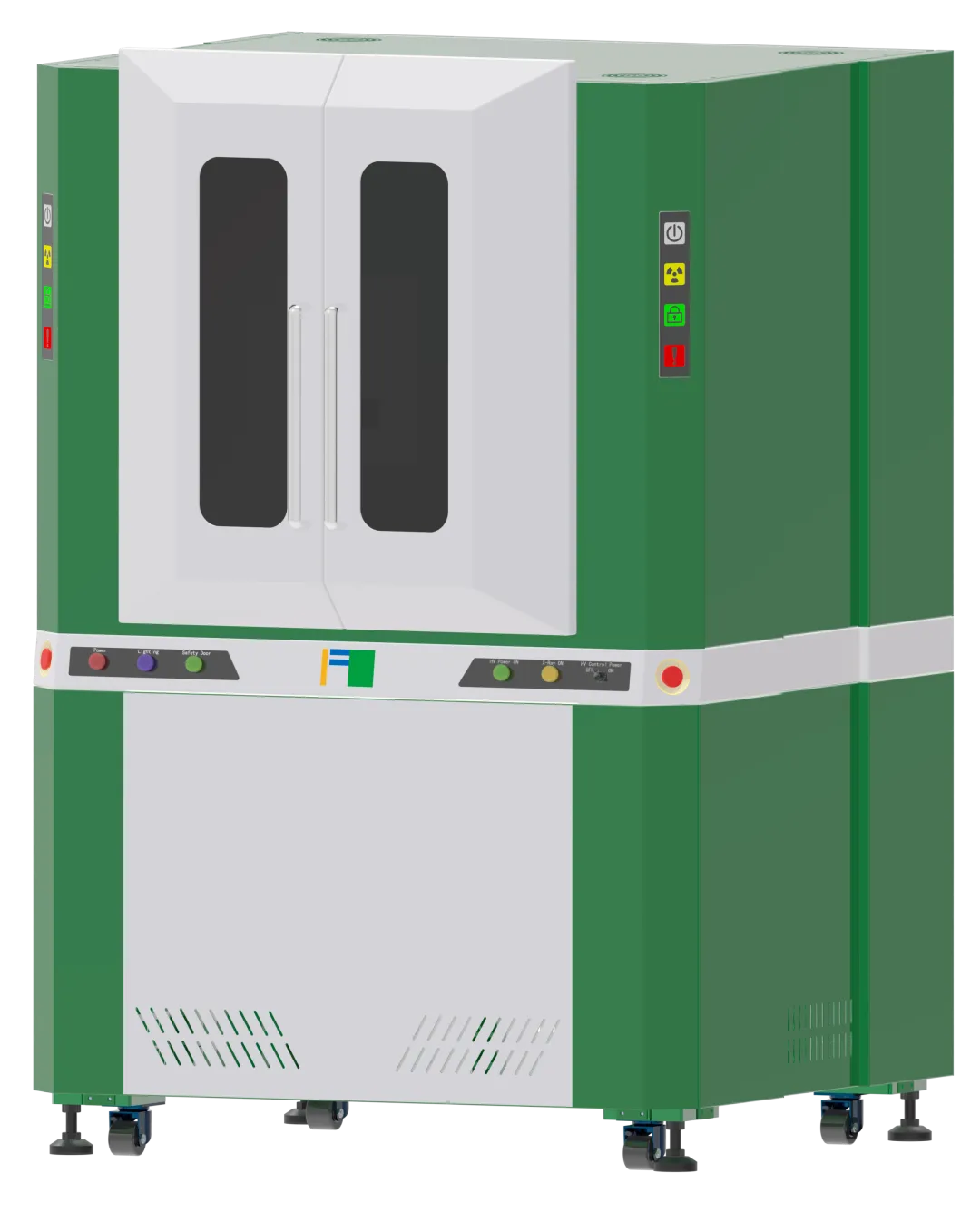

FD-Mars 高分辨落地式 XRD
