为什么你的XRD数据总是差点意思？也许问题出在狭缝上（下）

上一篇介绍了发散狭缝（DS）和防散射狭缝（SS），本篇介绍另外两种，接收狭缝（RS）和索拉狭缝（Soller Slit）。

一、接收狭缝（Receiving Slit, RS）：分辨率与强度的博弈

如果说发散狭缝和防散射狭缝决定了"光能不能进来"，那么接收狭缝决定了"进来的光以什么精度被记录"。

1 峰形与分辨率的物理基础

在粉末XRD中，衍射峰的宽度和形状受到多种因素的影响，包括：仪器贡献（光源宽度、接收狭缝宽度等）、样品贡献（晶粒尺寸、微应变、层错等）和几何贡献（轴向发散、平面发散等）。其中，接收狭缝宽度直接影响仪器对峰的"分辨能力"。你可以把接收狭缝想象成探测器的"取景框"——框越宽，看到的东西越多，但细节越模糊；框越窄，细节越清晰，但能收集的光越少。

2 宽狭缝 vs. 窄狭缝

特性：宽接收狭缝窄接收狭缝

强度：高（收集更多光子）低（损失光子）

分辨率：低（峰形展宽）高（峰形锐利）

峰位精度：较差较好

适用场景：弱衍射样品、定性分析高精度晶胞参数、峰形分析

3 实际选择建议

普通相鉴定：使用标准设置（如0.3mm或0.5mm接收狭缝），强度和分辨率达到平衡。

晶胞参数精修或Rietveld分析：建议使用较窄的接收狭缝（如0.1mm或0.15mm），以便获得更准确的峰位信息。但这意味着需要更长的计数时间。

痕量相检测：如果你要寻找某个含量很低的物相，宁可牺牲一些分辨率也要提高强度。这时可以考虑使用较宽的接收狭缝。

小技巧：对于使用1D/2D探测器的系统，接收狭缝的作用被探测器的"活性窗口"所取代。通过调节探测器的active angle或strip width，可以实现类似的分辨率-强度调节。

五、索拉狭缝（Soller Slit）：压制峰形不对称的秘密武器

索拉狭缝是狭缝家族中最"低调"但又不可或缺的成员。它的名字来自它的发明者——Charles L. Soller。

1 轴向发散：被忽视的峰形杀手

在Bragg-Brentano几何中，X射线管产生的是线焦斑（line focus），即X射线在一个方向（轴向）上很长。这意味着入射光束天然具有轴向发散——光线不是严格平行于衍射平面的，而是有一定的俯仰角（pitch angle）。

这种轴向发散会导致衍射峰出现低角侧拖尾（low-angle tailing）的特征不对称峰形。角度越低，这种不对称越明显。

2 索拉狭缝的结构

索拉狭缝由一系列平行排列的薄金属板组成，板间距很小（通常0.5mm左右），板长约30mm。这些金属板通常由高原子序数材料（如钽Ta或钼Mo）制成，以便有效吸收X射线。

工作原理：只有那些平行于衍射平面的光线才能通过索拉狭缝；那些有明显俯仰角的光线会被金属板挡住。这样，轴向发散被有效抑制，峰形更加对称。

3 规格选择

索拉狭缝的规格用其对X射线的接收角来表示，常见的有：

2.3°（0.04 rad）：最常用，强度损失较小

4.3°（0.08 rad）：更宽松，适合弱信号样品

更窄的规格（如0.02 rad）：分辨率更高，但强度损失大

注意：索拉狭缝通常在入射光路和衍射光路两侧都要安装，以达到最佳效果。

4 分辨率与强度的权衡

根据NIST的技术文献，使用索拉狭缝可以显著改善峰形对称性，但代价是强度降低约30-50% （取决于狭缝规格）。这听起来很亏，但考虑到峰形改善带来的数据质量提升，这个代价是值得的。对于现代XRD系统，如果你进行Rietveld精修或需要高精度的晶胞参数，使用索拉狭缝几乎是标准配置。

六、实战经验：狭缝选择的常见误区

误区一：狭缝越宽越好

很多人觉得狭缝越宽，强度越高，数据越好。但实际上，过宽的狭缝会导致：

★ 峰形展宽，分辨率下降

★ 背景升高（特别是束溢出导致的假峰）

★ 定量分析的准确性下降

正确做法：在保证不发生束溢出的前提下，尽量使用较窄的狭缝设置。

误区二：所有样品用同一套狭缝设置

不同的分析目的需要不同的狭缝策略

误区三：忽视低角度区域的问题

低角度区域（<15° 2θ）是XRD最容易出问题的区域：

★ 照射长度变化剧烈

★ 峰形不对称最明显

★ 背景散射最严重

建议：如果你需要低角度数据，务必：

★ 检查束溢出情况

★ 使用索拉狭缝改善峰形

★ 考虑使用可变发散狭缝

★ 必要时使用Beam Knife（束刀）进一步抑制散射

误区四：光学元件配置与软件设置不匹配

这是一个致命错误。如果你在仪器上安装了特定规格的狭缝，但在软件中设置了错误的参数，仪器会进行错误的强度校正，导致数据失真。

总结：狭缝设置的"黄金法则"

发散狭缝：确保低角度不溢出，高角度选可变

防散射狭缝：通常是发散狭缝的2倍

接收狭缝：分辨率要求高时选窄，定量检测时可选宽

索拉狭缝：Rietveld和精确测量必备，弱信号时可适当放宽规格

始终检查：光学元件配置必须与软件设置一致

下次做XRD测试时，不妨多花两分钟审视一下你的狭缝设置——也许你的数据质量会因此提升一个档次。

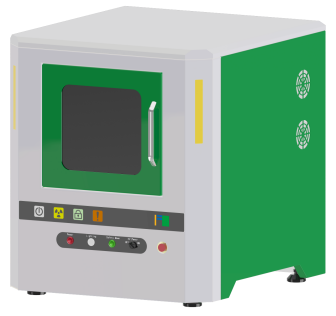

FD-Mercury 高性能桌面式 XRD
