差示扫描量热仪（DSC）在高分子行业的应用

前言

差示扫描量热仪（DSC）通过测量程序控温过程中材料的热流变化分析相变行为，是高分子行业最基础也最核心的表征手段之一。高分子材料几乎所有的热性能参数均可通过DSC获取，包括玻璃化转变温度（Tg）、熔融温度（Tm）、结晶温度（Tc）、结晶度、固化反应热及热稳定性等，这些参数直接关系到加工工艺、使用性能和储存条件。高分子材料的热行为远比小分子复杂，涉及无定形区的玻璃化转变、晶区的熔融与结晶、多重相变及热历史效应等，而DSC能以灵敏的热流信号将这些转变一一捕捉，为材料设计与工艺优化提供关键支撑。

测量仪器：四维合创 FD DSC Pro

1、测试方法

样品制备：取高分子样品约5-15mg，确保均匀无污染。薄膜或片状样品可裁取后折叠放入坩埚；颗粒样品需压平以保证热接触；纤维样品应剪碎排列。若样品含水分或残留溶剂，需先低温干燥消除干扰；需消除热历史时，先升温至熔融温度以上再冷却，进行升-降温循环处理；需观察原始热历史效应时，直接进行一次升温即可。

仪器校准：使用标准物质（铟、锡、锌）校准温度和热流信号；确保氮气保护，流速50-100mL/min，避免氧化降解干扰结果。

实验参数：温度范围根据样品性质设定——热塑性塑料可为-50℃～200℃，工程塑料可扩展至-80℃～350℃，热固性树脂固化研究可设室温～300℃。升温速率常用10℃/min，需分离重叠峰时可降至5℃/min。每组样品至少2-3次平行实验验证重复性。

2、测试结果分析

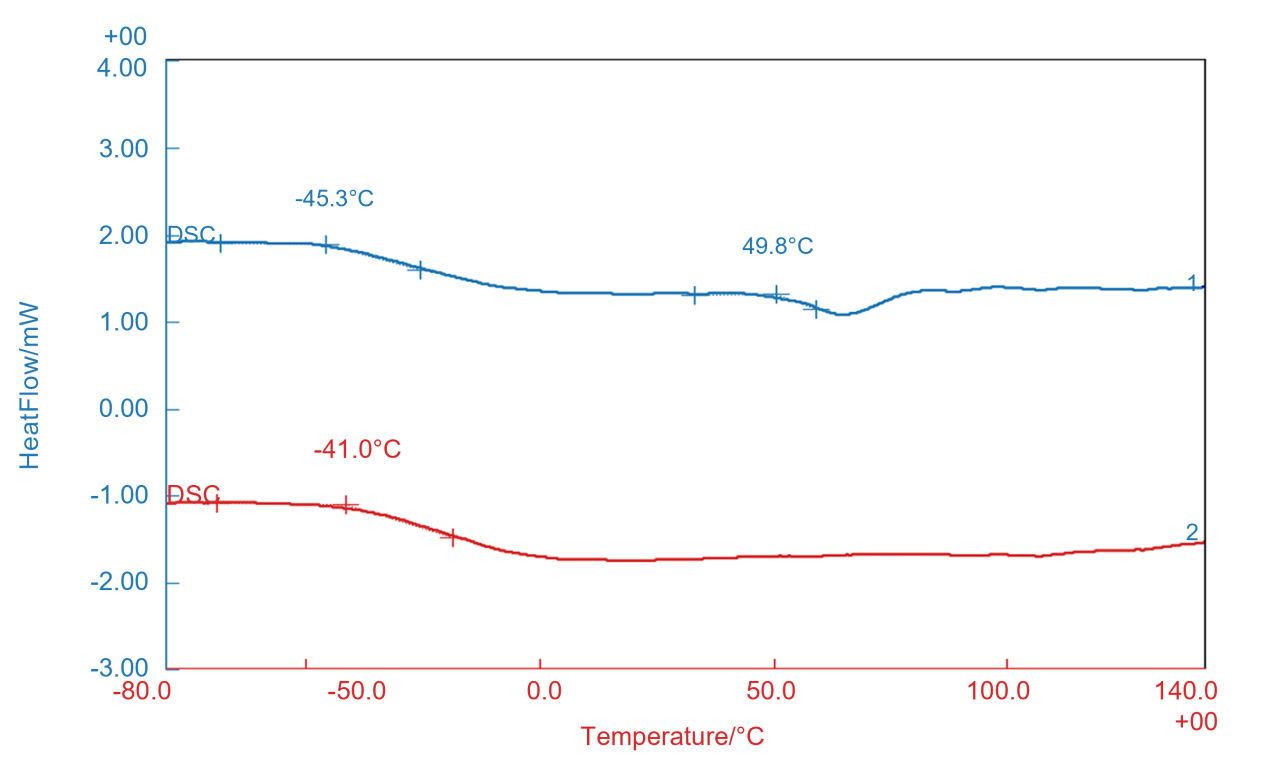

以铜线绝缘层材料的DSC测试为例：一次升温中，约-47℃处出现玻璃化转变引起的基线偏移，50℃附近出现吸热峰；二次升温中仅有玻璃化转变，吸热峰消失。

分析如下：Tg约-45℃，表明材料常温下处于高弹态，具备良好柔韧性和低温耐弯折性，这对电线电缆实际使用至关重要。一次升温中的吸热峰并非熔融峰，而是挤出包覆成型过程中热历史被"冻结"所产生的物理老化效应。二次升温消除了热历史，样品达到热力学平衡，只反映材料本征热行为。这也是高分子DSC测试常采用"升温-降温-再升温"流程的原因——一次升温消除热历史，二次升温获取本征参数。

3、常见问题及解决方案

Tg不明显：结晶度高导致无定形区信号弱，可淬火处理增加无定形区比例；升温速率过低使基线偏移不明显，可提高至20℃/min；样品含湿则需充分干燥或使用密封坩埚。

熔融峰与冷结晶峰重叠：降低升温速率提高分辨率；或采用调制DSC（MDSC）将可逆与不可逆热流分离。

测试结果与文献偏差大：确认材料组成、分子量及加工条件与文献一致；重新校准仪器检查状态；统一预处理条件或采用二次升温数据消除热历史影响。

总结

差示扫描量热法为高分子材料热性能表征提供了高效灵敏的手段，可准确获取Tg、Tm、结晶度等关键参数，为研发、加工和质控提供理论支撑。从基础树脂物性表征到共混改性相容性判断，再到加工工艺窗口的确定，DSC始终是高分子领域不可或缺的"热分析之眼"。
