差示扫描量热仪（DSC）追踪淀粉的糊化过程

l 引言

淀粉，是食品工业、饲料、生物材料乃至胶黏剂领域中再常见不过的原料。而“糊化”（即：淀粉颗粒在过量水存在下受热吸水、膨胀、破裂，最终形成粘稠糊状体系的过程），是决定产品口感、质地、稳定性和加工能耗的核心环节。

长期以来，许多研发和质量控制人员依靠粘度计或显微镜观察来评判糊化行为。但这类方法要么给出的是宏观流变结果，要么是主观定性描述，难以获得糊化过程的热力学本质信息。差示扫描量热仪（DSC），恰好能补上这一关键缺口。

l 差示的测试原理

当淀粉-水混合物在DSC中按设定程序升温时，DSC记录的是样品与参比物的热流差。糊化是一个吸热过程——淀粉颗粒有序的结晶结构熔融、氢键断裂、水分子进入，这些都需要吸收热量。

从一条典型的DSC曲线上，你可以直接读出：

糊化起始温度：糊化过程开始发生的温度，影响工艺起点设定。

糊化峰值温度：吸热峰最高点，代表糊化速率最快的温度。

糊化终点温度：糊化基本完成的温度。

糊化焓（ΔH）：单位质量淀粉在糊化过程中的总吸热量，直接反映双螺旋结构的解体程度与结晶度。

l 实验操作步骤

1、测量仪器：FD DSC Pro差示扫描量热仪（武汉四维合创生产）。

2、测试样品：30%的小麦面粉的水溶液，取8~10mg面粉溶于适量水中。

3、实验气氛：氮气，气流速度：20mL/min。

4、实验参数设置：

  起始温度设置为25℃，以20℃/min恒定速率匀速升温，终止温度设置为130℃，完整覆盖淀粉糊化温度区间。

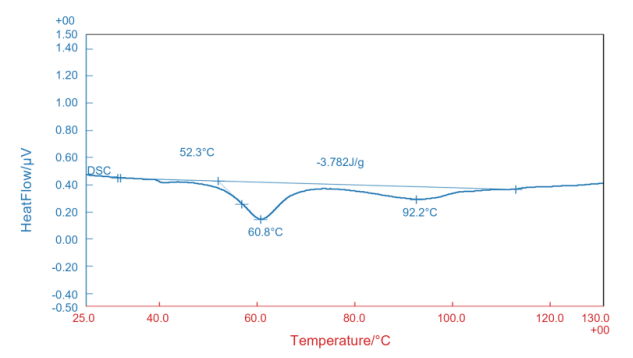

5、测量图谱

6、图谱解析

  30%的小麦面粉的水溶液的DSC 测试结果。在52℃附近山现由于淀粉的糊化引起的多个吸热峰。

6.1、糊化起始温度：将曲线高温段平稳基线做延长线，曲线首次偏离基线的交点对应的温度，即52.3℃。该温度附近的多个小峰源于小麦淀粉的多晶型及颗粒分布。该温度下，淀粉颗粒开始不可逆吸水、氢键开始断裂，有序结构松动。由于小麦面粉中淀粉颗粒大小不均、结晶度有差异，多个吸热峰出现错层交叠。

6.2、糊化峰值温度：吸热峰最高点对应的温度，吸收热量达到峰值，即60.8℃。 此处为主糊化峰值，对应大多数淀粉在此温度下达到最大膨胀与结晶熔融速率，热流响应最强。

6.3、次要热事件峰值：通常对应“淀粉-脂质复合物的解离”或“少量蛋白质变性”，即92.2℃。小麦面粉中含有约1-2%的内源脂质，直链淀粉在糊化过程中可与脂质形成螺旋包合物，该复合物在90-100℃左右发生吸热解离。

6.4、糊化焓（ΔH）：30%小麦面粉水溶液吸收了3.782 J/g的热量。ΔH的高低直接反应了糊化程度高低，糊化程度越高，ΔH越大。若样品的工艺温度仅到70℃，而DSC显示总ΔH中仍有部分在92.2℃才释放，说明温度不够高会残留未解离的淀粉-脂质复合物，可能影响口感（如回生加快）。

l 实验结论

结合DSC结果对工艺与配方的启示：焓值差ΔH可作为批次一致性控制指标。不同批次面粉若ΔH差异超过0.5 J/g，说明糊化行为已改变，需调整配方或工艺。

DSC对于淀粉糊化工艺的独特之处：如果只用粘度仪（RVA）测试同一样品，你会得到一条粘度-温度曲线，粘度开始上升的温度（约65-75℃）远高于DSC的起始温度（52.3℃）。因为RVA需要大量颗粒膨胀、互相摩擦才能引起粘度变化，而DSC能检测到最早的热力学信号——即单个颗粒内部晶体熔融的开始。

这正是DSC的灵敏度优势：提前发现糊化的萌芽，指导工艺避免过热或判断“冷糊化”发生的可能性。

热分析仪器厂家 武汉四维科技有限公司

想了解更多热分析解决方案？

欢迎联系我们，预约仪器实操演示或样品测试！

相关咨询请联络：周经理（13871574571）
