当「粉碎」改变了药性——DSC带你揭秘医药品的机械化学效应

前言

在制药工业中，粉碎、研磨、压片等机械加工工序几乎是每一款口服固体制剂必经的“洗礼”。然而，你是否想过——这些看似简单的物理操作，可能正在悄无声息地改变药物的“内在性格”？

这就是机械化学效应（Mechanochemical Effect）。当外部机械能量施加于样品时，药品的晶体结构、结晶度甚至多晶型都可能发生微妙而重要的变化。这些变化直接影响药物的溶解度、溶出速率、稳定性乃至最终疗效。

如何精准捕捉这些变化？差示扫描量热仪（DSC） 凭借其高灵敏度、样品用量少、图谱直观等优势，已成为药物晶型研究和质量控制的核心工具。本文将通过一个典型的DSC测试案例，带你深入了解粉碎前后药品热行为的变化。

测量仪器：神兵利器

本案例采用的测试仪器为热流型差示扫描量热仪（Heat-Flux DSC）。该类仪器通过程序控温，实时测量样品与参比物之间的热流差，当样品发生熔融、结晶、脱水、玻璃化转变等物理或化学变化时，热流曲线会呈现相应的吸热或放热峰。

图：FD DSC Pro差示扫描量热仪

样本制备：细节决定成败

1. 原始样品：取未粉碎的药品粉末约5-10mg，置于铝制密封坩埚中，轻压密封（避免样品飞溅）；

2. 粉碎后样品：使用球磨机或研钵将药品粉碎至粒径＜100μm，称取5-10mg装样；

3. 注意事项：样品需干燥保存，避免环境湿度干扰脱水峰；粉碎过程尽量低温操作，防止热诱导相变。

仪器校准：数据精准的“基石”

- 温度校准：用铟（熔点156.6℃）、锡（熔点231.9℃）等标准物质验证温度准确性；

- 热量校准：通过蓝宝石比热容标准品校正热流信号，确保吸/放热峰面积可靠；

- 基线校准：空坩埚运行空白实验，消除仪器自身热漂移影响。

实验参数：精准捕捉热事件

- 升温速率：10℃/min（平衡分辨率与测试效率，过快易掩盖弱峰，过慢延长周期）；

- 温度范围：30-220℃（覆盖药品脱水、熔融、分解等关键区间）；

- 气氛控制：静态空气气氛，氮气保护（流速10mL/min），防止样品氧化干扰结果。

测试图谱分析：粉碎前后的“热指纹”对比

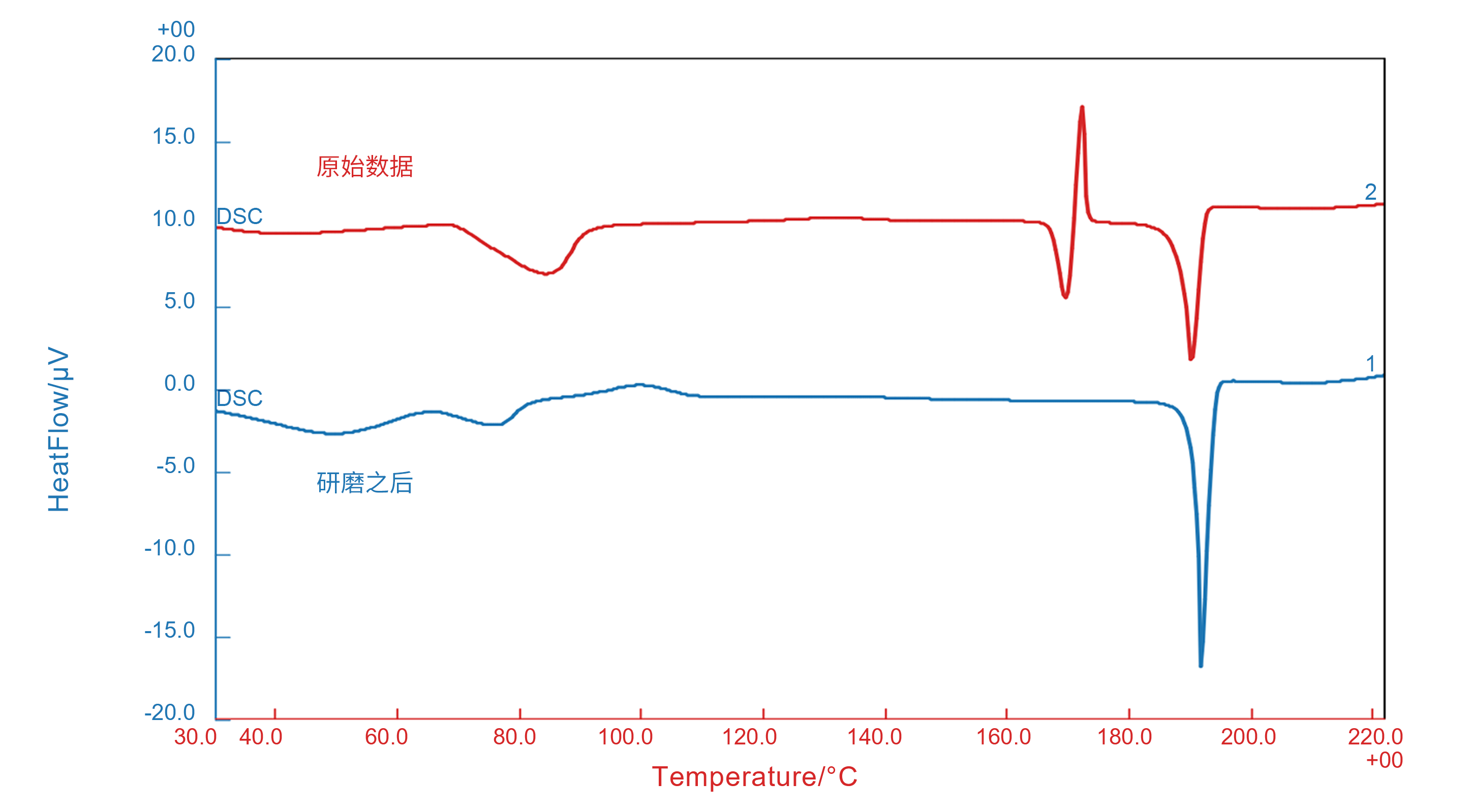

图 医药品研磨前后的机械化学效应对比图

观察图中两条曲线（红色为原始样品，蓝色为粉碎后样品），核心差异集中在三个区域：

1. 室温~100℃：脱水峰的“消失术”

原始样品在80℃附近出现小吸热峰（对应结晶水脱除），而粉碎后该峰显著减弱——机械力破坏了晶体表面的水合结构，导致结合水减少。

160℃~180℃附近：吸放热峰的“集体失踪”

原始样品在此区间先吸热（晶体部分熔融）后放热（熔体再结晶），形成“驼峰”；粉碎后该区域几乎平坦。机械能作用下使晶体缺陷增加，甚至局部无定形化，熔融-再结晶过程被抑制。

3. 180℃~200℃附近：熔融峰的“瘦身记”

原始样品的熔融峰（180℃之后）尖锐且面积大，代表完整晶体的熔融；粉碎后峰形变宽、面积减小——晶体尺寸减小导致熔融焓降低，同时无定形组分增加使熔融过程更分散。

图谱数据分析：量化变化的“标尺”

对上述DSC图谱进行定量分析，可获取以下关键参数：

1. 熔融温度（Tₘ）与熔融焓（ΔH_fus）

粉碎后，180℃附近的熔融峰位置和面 积反映了该晶型的熔点和熔融热焓。相关药品研磨资料研究显示，粉碎可能使熔融焓值发生约9%的变化，熔点偏移约5 K。

2. 晶型转变温度与热焓

原始样品在160℃附近的吸热峰对应晶型转变温度（T_tr），转变焓值（ΔH_tr）可定量评估亚稳态晶型的含量。粉碎后该峰的消失，表明亚稳态晶型已不复存在。

3. 结晶度评估

通过比较熔融焓与100% 结晶样品的理论焓值，可计算样品的相对结晶度。粉碎后结晶度的变化可直接反映机械化学效应的强度。

4. 无定形含量定量

利用DSC可测定粉碎后样品中无定形相的质量分数。通过构建完全无定形样品与原始晶体的校准曲线，可定量分析不同粉碎时间下无定形含量的变化。研究发现，表面无定形化速率比体相无定形化速率高出一个数量级——这意味着即使整体结晶度变化不大，药物颗粒表面可能已发生显著变化，而这恰恰是影响溶出行为的关键。

常见问题与解决方案

-Q1：粉碎后DSC基线出现漂移，怎么办？

原因：样品粉碎不均匀或坩埚填充不致密，导致热接触不良。

解决：确保样品在坩埚底部均匀铺展；适当压平样品但不过度压实。

Q2：为什么粉碎后的样品会出现新的未知峰？

原因：机械力可能诱导产生新的晶型（多晶型转变）或降解产物。

解决：结合X射线粉末衍射（XRD）和红外光谱（FTIR）进行交叉验证。

Q3：DSC测试中样品发生分解，如何判断？

原因：测试温度范围设置不当，超过样品分解温度。

解决：测试前先进行热重分析（TGA），确定样品的分解温度范围。

Q4：粉碎后样品的熔融峰变宽或变钝，是什么原因？

原因：粉碎导致晶体尺寸减小、晶格缺陷增多，或产生了无定形区域。

解决：降低升温速率（如5 ℃/min）以提高分辨率。

Q5：药品的DSC测试升温速率如何选择，为什么选择10 ℃/min的升温速率？

这是药物DSC测试中最常用的升温速率之一，在测试效率与热事件分辨率之间取得了良好平衡。此外，较慢的升温速率（如2-5 ℃/min）可提高相邻热峰的分辨率，而较快的速率（如20 ℃/min）则适合快速筛查。

这些变化意味着什么？

粉碎过程的机械能量改变了药品的物理状态。可能的解释包括：

1.晶型转变：机械力诱导了从亚稳态晶型到稳定晶型的转变，或消除了特定晶型。

2.结晶度变化：粉碎导致部分晶体转变为无定形态（Amorphization），原有的晶型熔融-再结晶行为被抑制。研究表明，研磨等机械力会导致药物结晶度下降。

3.多晶型消除：若原始样品为混晶，粉碎可能促使某一晶型发生转化或消除。

此外，室温附近的脱水吸热峰在粉碎前后也出现差异——粉碎可能改变了药物中结合水或结晶水的状态。

核心结论： 机械粉碎不仅仅是“把大颗粒变小”，它可能从根本上改变药物的晶型组成、结晶度和热行为——这就是机械化学效应在DSC图谱上的直观体现。

结语：DSC——药品研发的“隐形守护者”

从本文的DSC对比图谱可以清晰看到——一次看似简单的机械粉碎，足以让药物的“热指纹”发生翻天覆地的变化。160℃附近吸放热峰的消失、180℃熔融峰的“一枝独秀”，都在无声地诉说着机械化学效应的力量。

对于制药研发和质控人员而言，DSC不仅是一台仪器，更是一双透视药物“内心”的眼睛。它帮助我们回答：粉碎后的药品还是原来的那个它吗？晶型变了吗？稳定性还好吗？溶出会不会受影响？

互动话题：您在药品热分析中遇到过哪些“奇葩”图谱？评论区分享，专家在线答疑！

💡 想深入了解某款DSC仪器的实操技巧？随时留言，我们为您定制专属方案！
