同步热分析（STA）测试应用分析——钯粉的氧化还原反应

一、实验原理

同步热分析（Simultaneous Thermal Analysis, STA）是将热重分析（TG）与差示扫描量热法（DSC/DTA）集成于同一测量系统的先进热分析技术。与传统的TG-DTA联用方案相比，STA采用统一的样品支架和炉体结构，在完全相同的气氛、温度程序条件下同步采集质量变化与热流信号，消除了两台独立仪器因温度坐标偏差带来的数据对齐问题。

钯（Pd）是一种重要的贵金属催化剂和储氢材料，其热行为对工业应用具有关键意义。当金属钯粉在空气或氧气气氛中被加热时，会与氧气发生氧化反应生成氧化钯（PdO），宏观表现为样品质量增加并释放热量，在STA曲线上对应TG曲线上升段和DTA放热峰。继续升温至更高温区，氧化钯发生热分解，重新释放氧气还原为金属钯，表现为质量下降和吸热效应。因此，通过一次STA测试即可完整追踪钯粉的氧化与还原全过程，定量获取氧化增重率、分解温度、反应热等关键热力学参数。

二、实验仪器

本次测试采用武汉四维合创FD STA Pro同步热分析仪。该仪器为TG与DTA集成式设计，配备高灵敏度微量天平和高精度热流传感器，可在单次实验中同步获取质量变化曲线与热流曲线。仪器支持宽温区覆盖、多气氛切换（氧化/惰性/真空）及程序升温控制，能够满足金属材料氧化还原、聚合物热分解、无机物相变等多种测试需求，为科研与工业检测提供精准、可靠的热分析数据。

三、实验步骤

（1）样品准备：称取适量金属粉样品，均匀平铺于氧化铝埚中，确保样品与坩底部接触良好，以利于热量传递。

（2）参比设置：使用等质量的空氧化铝坩埚作为参比物，与样品坩埚对称放置于支架上，保持称量系统平衡。

（3）气氛控制：设置测试气氛为空气（或含氧气氛），设定合适的吹扫气流量，确保氧化反应有充足的氧气供给。

（4）温度程序：设定升温范围为25℃至1000℃，升温速率通常为10℃/min，确保样品在整个测试过程中均匀受热，反应进程可清晰分辨。

（5）数据采集：启动测试，FD STA Pro同步记录质量百分比变化（TG）和热流（DTA）随温度的变化曲线，测试完成后导出数据并进行分析。

四、实验结果与分析

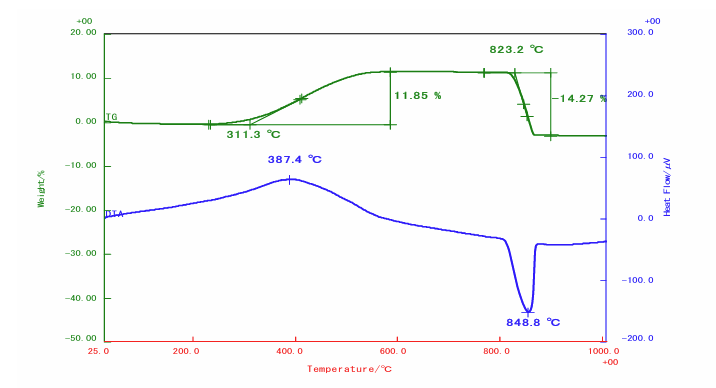

钯粉STA测试图谱

从STA测试结果可以清晰看到钯粉氧化还原反应的完整热行为：

氧化阶段（~200℃–823℃）：TG曲线在约311℃开始出现上升趋势，表明钯粉开始与氧气反应生成PdO，样品质量逐渐增加，最终增重了11.85%。DTA曲线在387.4℃处出现明显的放热峰，对应氧化反应的放热效应，与TG增重起始温度吻合，进一步证实该阶段为氧化过程。

高温平台阶段（~600℃–800℃）：TG曲线趋于平稳，氧化反应基本完成，样品以PdO形式稳定存在。

还原阶段（~823℃–1000℃）：当温度升至823℃以上时，TG曲线开始出现下降，最终失重达-14.27%，接近理论氧化增重值，说明PdO已完全分解还原为金属。DTA曲线在848.8℃处出现尖锐的吸热峰，对应氧化分解的吸热效应。

值得注意的是，氧化增重（11.85%）与还原失重（-14.27%）在数值上存在差异，这与氧化钯分解过程中氧气的完全释放以及高温下可能发生的进一步结构变化有关。

综上所述，FD STA Pro同步热分析仪一次测试即可完整揭示钯粉的氧化与还原全过程，TG与DTA曲线的同步对应关系为判断反应性质提供了双重验证，测试结果清晰、可靠，对钯催化剂的热稳定性评估及工艺条件优化具有重要的指导意义。
