环氧树脂硬化的DSC测试：从图谱到工艺的全面解析

前言

环氧树脂作为一种性能优异的热固性材料，在航空、汽车、风电叶片、电子封装等领域有着广泛应用。然而，环氧树脂的性能高度依赖于其固化（硬化）程度——固化不完全，强度不足；过度固化，又可能引发脆化。

如何精准判断环氧树脂的固化状态？差示扫描量热法（DSC）是目前最成熟、最便捷的手段之一。对于环氧树脂的生产和质量控制来说，DSC的价值在于：工艺优化：通过特征温度确定最佳固化温度和时间；质量检验：通过放热峰判断固化是否完全；配方研发：通过反应热和玻璃化转变温度（Tg）评估不同配方体系的性能；失效分析：通过Tg变化判断材料是否老化或降解。

本文将从一份典型的环氧树脂硬化DSC测试图谱出发，带您一步步解读其中的科学信息，并系统介绍DSC测试的全流程。

测量仪器

本次测试使用的是差示扫描量热仪（DSC） ，该仪器通过测量样品与参比物之间的热流差，记录材料在程序控温过程中的吸热或放热行为。

样本制备

根据GB/T 41928-2022标准，环氧树脂DSC测试的样品制备要点如下：

均匀混合：将环氧树脂体系（树脂、固化剂、促进剂等）各组分充分均匀混合。

精确称量：称取10mg样品，称量精度要求达到0.01 mg。

及时测试：混合后应立即进行测试，避免样品在室温下提前反应。

对照实验：对于固化后的样品，如环氧树脂固化物，可将其研磨成细粉后取适量压片置于坩埚中，同时取一空坩埚作为参照。

仪器校准

温度校准：选用具有明确熔点的标准物质（纯度≥99.99%）进行多点验证与修正。

热流校准：通过测量标准物质的熔融热来实现，确保热流测量误差≤±1%

实验参数设置

根据GB/T 41928-2022标准，环氧树脂DSC测试的推荐参数如下：

起始温度:室温；终止温度：250℃

升溫速率：10℃/min；坩埚：铝坩埚

气氛：氮气,流量10-50mL/min

测试图谱分析

现在，让我们聚焦于本次测试的核心——DSC图谱。

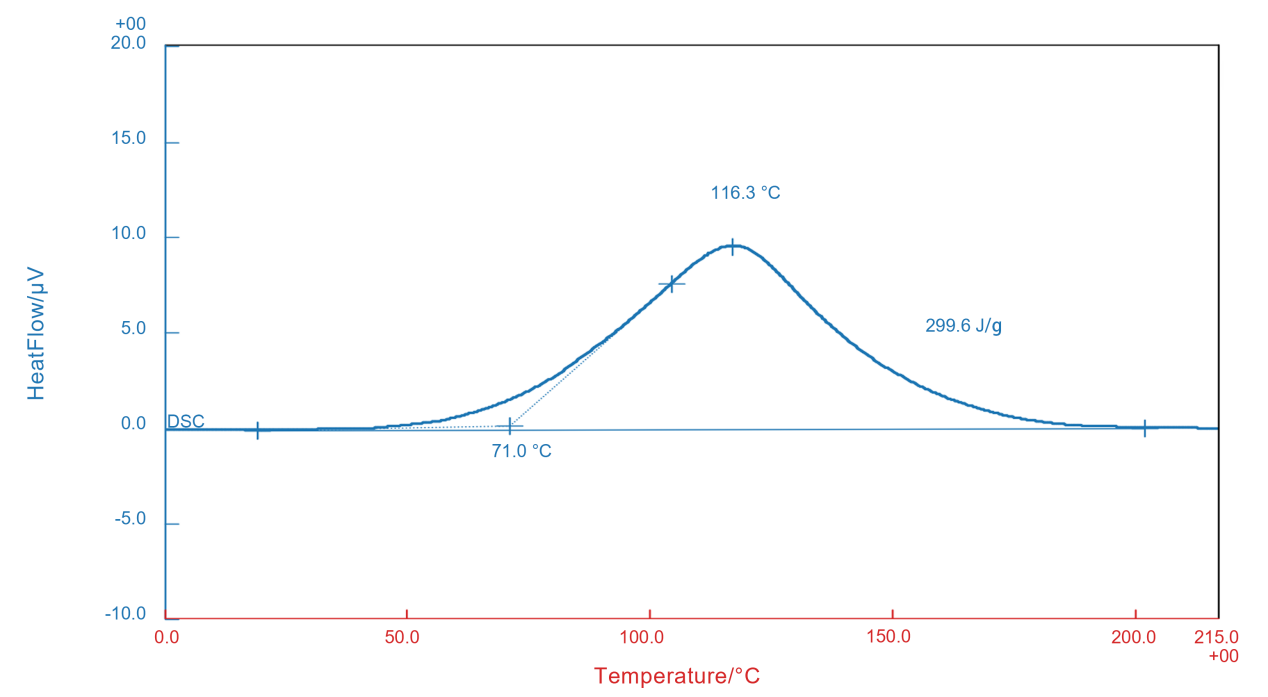

第一次升温（未固化样品）

放热峰:位于50℃附近。环氧树脂的固化反应本质上是交联聚合反应，过程中会释放热量，在DSC曲线上表现为正方向（向上）的峰。这个放热峰的出现，意味着样品在升温过程中发生了固化反应。放热峰的起始温度对应固化反应的开始，峰值温度116.3℃对应反应速率最快的时刻，峰面积（即反应焓ΔH）299.6J/g对应固化反应释放的总热量。

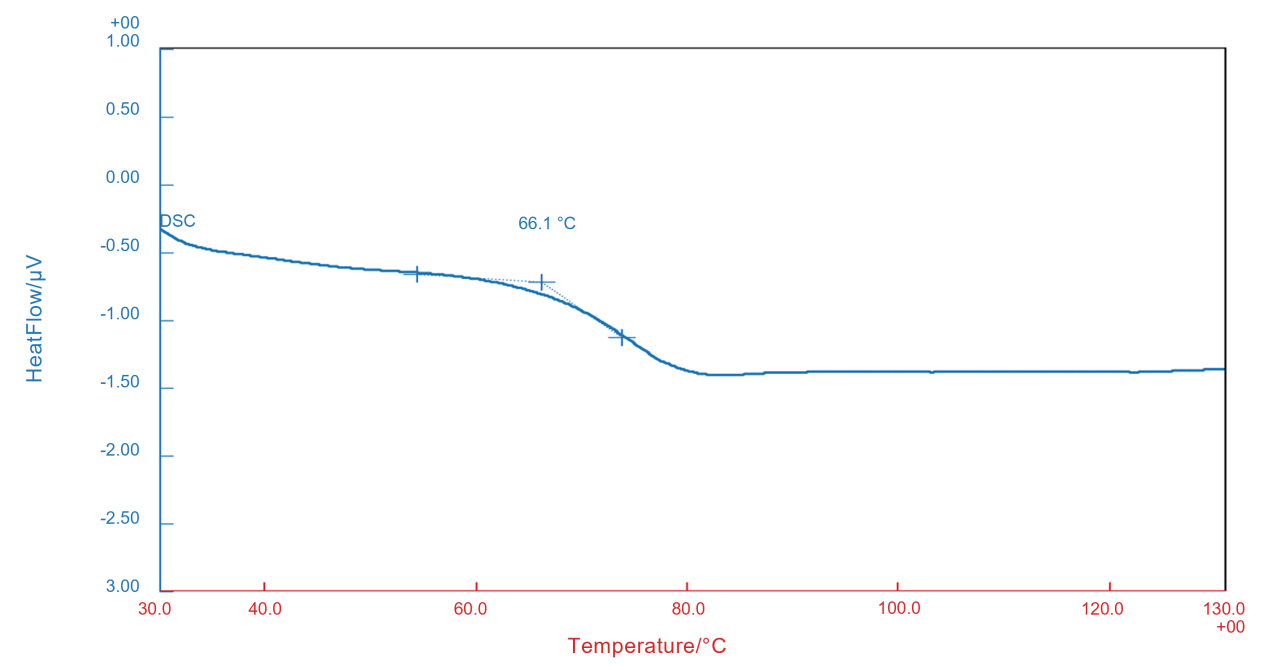

第二次加热（固化后样品）

硬化后的样品在66.1℃出现由于玻璃化转变引起的基线偏移，Tg=66.1℃。Tg的高低直接反映了交联密度的大小（Tg约高，固化程度越高）。需要注意的是，Tg高低不代表固化是否完全——如果DSC曲线上仍然存在放热峰，才表明固化不完全。在本次测试的二次升温曲线中，如果66℃之后没有出现新的放热峰，说明样品在一次升温过程中已基本完成固化。

图谱综合分析

将两次升温的数据放在一起对比：

一次升温：50℃放热峰 → 样品发生固化反应

二次升温：66℃Tg台阶 → 固化后样品呈现玻璃化转变

这个“放热峰+Tg台阶”的组合图谱，完整地记录了环氧树脂从“未固化”到“已固化”的热行为变化。

图谱数据分析

从定量角度，DSC图谱可以提供以下关键数据：

1. 反应热（焓变ΔH）

通过峰面积积分可以得到固化反应的总放热量。对于未知固化程度的样品，可以根据以下公式计算固化率：固化率 =（完全未固化树脂放热ΔH -待测样品放热ΔH）/完全未固化树脂放热ΔH × 100%。正常固化完全的样品再测试DSC时，放热峰应当消失。如果仍有残留的放热峰，说明固化不完全。

2. 玻璃化转变温度（Tg）

Tg通常取DSC曲线台阶部分的中点温度。Tg的数值与固化度密切相关——随着固化度的提高，玻璃化转变温度向更高温度移动。

常见问题与解决方案

Q1：测试过程中样品从坩埚中溢出怎么办？

降低样品量至5 mg以下；使用液体盘并加盖密封；对于高温固化体系，可采用阶梯升温程序缓慢升温。

结语

通过以上分析可以看出，DSC测试为环氧树脂的硬化研究提供了一把精准的“量尺”。一次升温中的放热峰告诉我们固化反应是否发生、何时发生、放热量多大；第二次加热中的Tg台阶则告诉我们固化后的材料性能达到了什么水平。
