同步热分析（STA）测试应用分析——氨基磺酸的机械化学效应

一、实验原理

同步热分析（Simultaneous Thermal Analysis, STA）是将热重分析（TG）与差示热分析（DTA/DSC）集成于同一测试平台的先进热分析技术。该技术能够在完全相同的温度程序与气氛条件下，同步采集样品的质量变化与热流信号，实现对材料热行为的全方位表征。

机械化学效应（Mechanochemical Effect）是指固体材料在受到机械力作用（如研磨、粉碎、球磨等）后，其晶体结构、颗粒尺寸、比表面积及内部能量状态发生改变，从而导致材料的热稳定性、反应活性、分解温度等热力学性质发生变化的一种现象。氨基磺酸（H₂NSO₃H）是一种重要的无机化工原料，广泛用于合成、清洗、水处理等领域。通过对同一氨基磺酸样品在研磨前后的STA对比测试，可以直观地观察机械力对其热分解行为的影响，为理解机械化学效应提供实验依据。

二、实验仪器

本次测试采用武汉四维合创FD STA Pro同步热分析仪。该仪器采用TG与DTA集成式设计，配备高灵敏度微量天平和高精度热流传感器，可在单次实验中同步获取质量百分比变化曲线与热流曲线。FD STA Pro具备宽温区覆盖、多气氛切换及程序升温控制能力，温度分辨率高、灵敏度高，能够精确捕捉样品在热处理过程中的细微质量变化与热效应信号，非常适合用于机械化学效应等需要高精度对比分析的应用场景。

三、实验步骤

（1）样品制备：取5mg~10mg氨基磺酸原始样品（粉末状，未经额外研磨处理）作为"研磨前"样品；另取等量氨基磺酸样品，研磨30分钟使颗粒进一步细化，作为"研磨后"样品。

（2）称样装样：分别称取适量"研磨前"和"研磨后"样品，均匀平铺于氧化铝坩埚中，确保样品与坩埚底部接触良好。使用等质量空坩埚作为参比物对称放置，保持称量系统平衡。

（3）气氛与温度设置：设定测试气氛为惰性气氛（如氮气），升温范围为100℃至300℃，升温速率通常为10℃/min，确保两组样品在完全相同的条件下完成测试。

（4）数据采集：启动FD STA Pro，同步记录TG和DTA曲线。测试完成后，将两组样品的曲线叠加对比，分析研磨前后样品在起始分解温度、分解程度及热效应峰形上的差异。

四、实验结果与分析

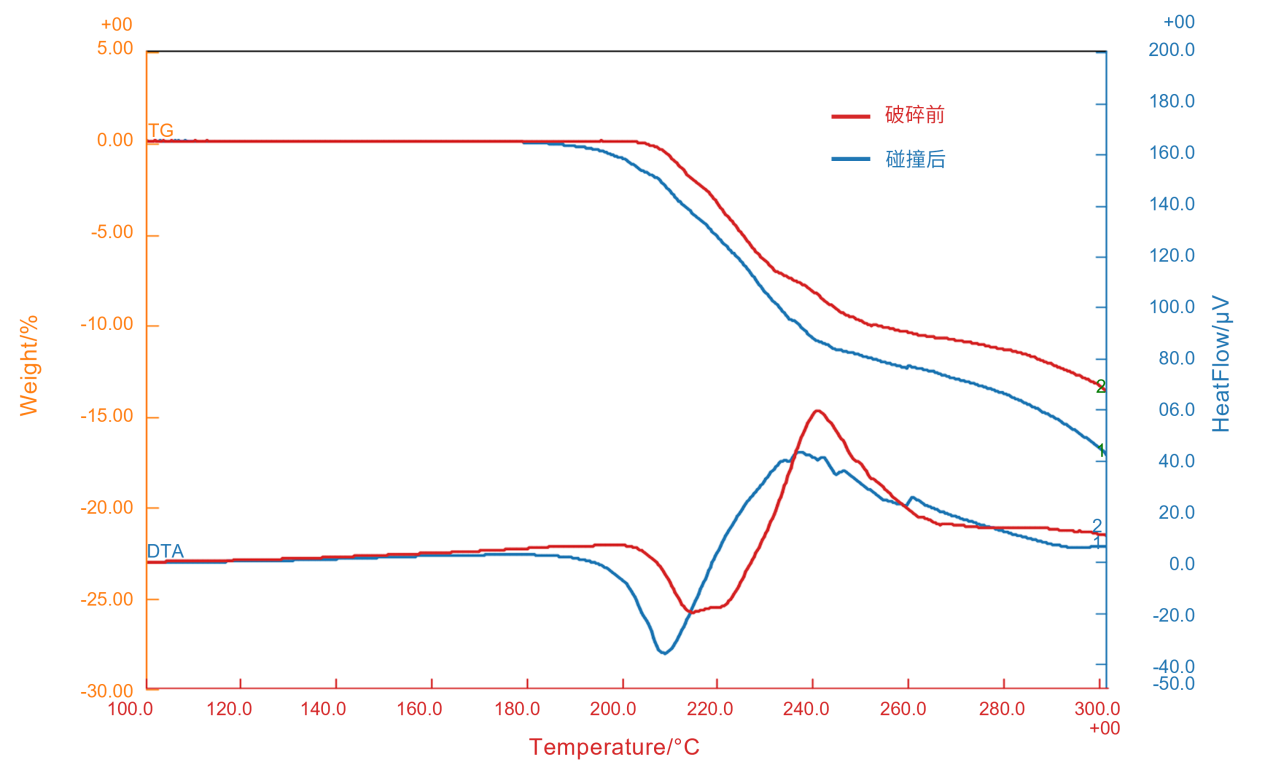

氨基磺酸机械化学效应图谱

从STA测试结果可以清晰观察到机械力作用对氨基磺酸热分解行为的显著影响：

起始分解温度差异：TG曲线显示，研磨前的氨基磺酸样品（红色曲线）在约200℃附近开始出现质量下降，表明热分解启动；而研磨后的样品（蓝色曲线）在约190℃左右即开始失重，分解温度明显提前约10℃。这说明机械研磨使样品颗粒细化、比表面积增大，同时可能引入晶格缺陷和内部应力，降低了热分解的活化能，使样品在更低温度下即发生分解。

热效应峰差异：DTA曲线在230℃附近均出现明显的放热峰，对应氨基磺酸的热分解反应。但两组样品的放热峰强度明显不同——研磨前样品（红色）的放热峰较高，峰值热流约为60μV；研磨后样品（蓝色）的放热峰相对较低，峰值热流约为40μV。放热峰强度的降低可能与研磨过程中部分样品已预先释放了部分反应热，或颗粒细化导致分解过程更为分散、反应速率变缓有关。

最终失重差异：在300℃时，研磨前样品的失重约为-13%，而研磨后样品的失重约为-17%，研磨后样品失重更大。这可能与研磨过程中样品吸湿性增加，或分解更彻底有关。

综上所述，FD STA Pro同步热分析仪通过单次测试即可实现对氨基磺酸研磨前后样品的精确对比，TG与DTA曲线的同步采集为机械化学效应的研究提供了直观、可靠的数据支撑。该结果表明，机械研磨确实能够改变氨基磺酸的热分解行为，降低其起始分解温度，并影响放热峰形，对理解粉体加工过程中的热稳定性变化具有重要意义。
